產品簡介：

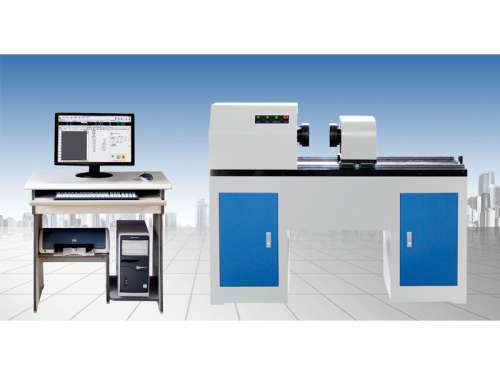

1、NTZ-W1000Nm微機控制凸輪軸專用扭轉試驗機主要針對汽車凸輪軸、機車凸輪軸、電動車凸輪軸、三輪車凸輪軸、摩托車凸輪軸等凸輪軸做抗扭強度、扭角增量、最大扭矩、扭轉角度、扭角、斷裂扭矩、靜扭等力學性能的測試。本機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、半軸、各種扳手、五金工具、螺栓螺釘、雙金屬材料、結合件等靜態扭轉力學的性能測試。該機采用臥式結構，計算機控制和屏幕顯示，數字式數據采集控制系統，全數字交流伺服系統組成。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。2、試驗測試功能：WindowsXP中文操作平臺，實現扭矩、扭轉角度、變形的多種控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關曲線圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限，不同的用戶可進入不同的管理界面、分三級用戶管理權限。
3、整機利用全數字交流伺服控制系統及數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。
4、本試驗機符合JB/T9370—2007《扭轉試驗機技術條件》及GB10128—2007《金屬材料 室溫扭轉試驗方法》數據處理的相關要求。用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
5、應用行業：計量質檢；冶金鋼鐵；機械制造；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。
結構原理：
1、主 機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。夾具采用優質合金結構鋼，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的活動端采用精密直線導軌，不但承受的靜力矩大，而且承受的額定動靜負荷也大，精度高。
2、驅動系統：由全數字交流伺服控制系統驅動，速度調節范圍寬，加載均勻、穩定。
3、傳動系統：采用行星擺線針輪減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意手動調節。
4、測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。
5、ENUO-TEST控制系統：
1）自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；
2）測試過程：試驗過程及測量、顯示、分析等均由微機完成
3）試驗軟件：中文Windows 7用戶界面，菜單提示、鼠標選擇操作簡單方便。
4）顯示方式：數據和曲線隨試驗過程動態顯示；
5）結果再現：試驗結果可任意存取，可對數據曲線再分析；
6）曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的扭矩值和扭轉角數據，求取各種材料的試驗參數方便實用；
7）結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試樣的分析比較；
8）批量試驗：對參數相同的試樣,一次設定后可順次完成一批試樣的試驗；
9）試驗報告：試驗數據自動處理和顯示，并打印出實驗日期、編號、材質、扭轉等符合國家標準的實驗報告，可按用戶要求的格式對試驗報告進行編程和打�。�
10）過載保護：具有過載保護功能：超最大負荷3-10％時自動停機，有效防止過載對操作者和傳感器的傷害；
11）自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過流、超溫等檢查，出現異常情況，即自動停機，實施保護；
產品參數：
1、最大扭矩：1000N•m；
2、扭矩測量范圍：1～100%F.S
3、試驗機級別：1級
4、試驗扭矩示值相對誤差：優于示值的±1%
5、扭矩分辨力：最大扭矩的1/300,000，全程不分檔
6、夾頭間移動距離（兩夾頭間距離）：0～600mm
7、兩夾具間同軸度精度：1000mm范圍內≤Φ0.2mm
8、扭轉角測量范圍：無限制
9、扭轉速度：6～720°/min 任意設定
10、扭轉速度相對誤差：設定值的±1%以內
11、電源電壓：AC220V 50Hz
12、主電機功率：0.75kW
13、主機外形尺寸：約1450*360*1150mm（長*寬*高）包含控制柜使用高度-1000mm。
14、扭轉方向：正轉 反轉
